一、引言
在材料科學、半導體制造、涂層技術等領域，固體表面潤濕性（接觸角）是評估表面性質的關鍵指標。而在接觸角測量儀的應用中，高達99%的用戶和儀器廠家將固體表面**化學多樣性（表面能差異）與表面清潔度（污染物殘留）**混淆，導致接觸角測量儀測試結果失準，從而影響產品質量與研發效率。本文從理論機制、測試方法及行業案例出發，系統解析這一認知誤區，并提出標準化解決方案。

二、核心概念辨析：化學多樣性與清潔度
固體表面化學多樣性（Chemical Diversity）定義：指固體表面由于材料成分、晶面取向、官能團分布等固有屬性導致的表面自由能差異。例如，硅片（111）面與（100）面的表面能不同。
影響：導致同一液體在其表面形成不同的接觸角，是材料本征特性。

固體表面清潔度（Cleanliness）定義：指固體表面是否存在有機污染物（指紋、油脂）、表面活性劑、化學試劑殘留（脫模劑、切削液）等外來雜質。
影響：污染物會改變表面張力，導致接觸角測量儀測得的接觸角值系統性偏差（通常變小），掩蓋材料本征特性。

關鍵區別：化學多樣性是材料固有屬性，而清潔度是外界污染導致的可變量?；煜齼烧邔е陆佑|角測量誤判，例如將污染物影響歸因于材料缺陷。

三、清潔度對接觸角測量儀的影響機制
表面張力降低效應
污染物（如表面活性劑）會吸附在固體表面，形成低表面能層，導致測試用水滴的表面張力下降（例如從72 mN/m降至65 mN/m）。根據Young方程：

$\cos ?\theta =\frac{{\gamma }_{sv}?{\gamma }_{sl}}{{\gamma }_{lv}}$

當測試液（水）的表面張力 ${\gamma }_{lv}$ 降低時，接觸角 $\theta$ 會系統性偏小，與實際表面能無關。

接觸角測量誤差放大
污染物分布的不均勻性會加劇接觸角的波動。例如，指紋殘留可能導致局部接觸角差異達10°以上，而接觸角測量儀默認將波動歸因于表面化學多樣性。

四、固體表面清潔度測試方法

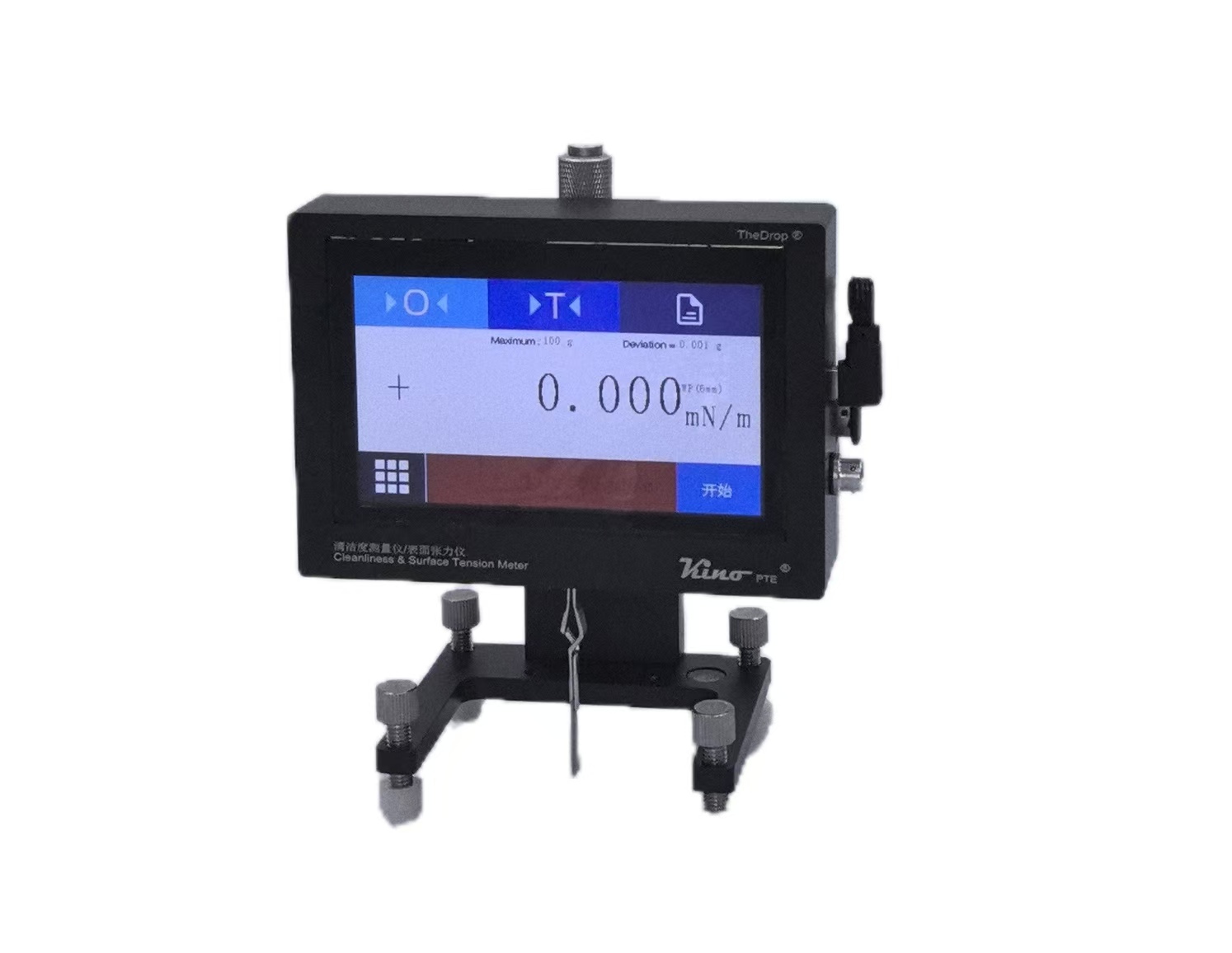

Wilhelmy Plate法（基于ADSA技術）
原理：通過測量鉑金板在待測表面上的垂直力變化，計算液體在固體表面的表面張力（動態法）。
標準判據：25℃下，純水表面張力應為72±1.5 mN/m。若測得值低于此范圍（如68 mN/m），表明存在污染物。
優勢：直接量化表面張力，不受液滴形態影響，適用于任意表面結構。

微液滴接觸角分析法（補充驗證）
頂視軸對稱分析：液滴（<0.1 μL）接觸線輪廓若為非對稱橢圓（橢圓率>1.1），提示表面存在化學或清潔度不均。
側視左右接觸角差：若左右接觸角差異超過±2°，需旋轉樣品多次測量排除視角誤差，仍存在差異則說明表面不均。
多滴波動法：連續滴10滴0.1 μL水滴，接觸角標準差>2°時，需結合3D形貌分析（SEM/AFM）區分化學多樣性或結構因素。

五、行業應用案例：認知混淆導致的典型問題
半導體行業：晶圓表面污染與光刻工藝失效
問題：同一批次硅片接觸角波動10°（目標60°±2°），導致光刻膠涂層不均。
誤判：工程師認為晶面取向差異（化學多樣性），但SEM顯示晶面一致。
真相：Wilhelmy法測得表面張力68 mN/m，確認殘留氟化銨（NH?F）。
解決方案：引入等離子體清洗+超純水沖洗，光刻良率提升至99.5%。

涂層行業：疏水涂層附著力不足
問題：氟碳涂層接觸角僅90°~100°（目標≥120°），附著力差。
誤判：配方氟含量不足（表面能高），但XPS顯示氟含量達標。
真相：頂視接觸線橢圓率1.12，側視左右接觸角差5°~7°，表面張力測值65mN/m，確認切削液殘留。
解決方案：增加超聲波清洗+高溫烘干，接觸角升至122°，附著力達標。

生物材料：細胞培養皿改性失效
問題：PLA基培養皿細胞鋪展率僅30%（目標≥90%）。
誤判：等離子體處理不均勻（化學多樣性），但XPS羥基含量達標（5.2%）。
真相：多滴法接觸角標準差2°，脫模劑殘留。
解決方案：異丙醇超聲清洗+紫外臭氧處理，細胞鋪展率95%，表面張力測試70mN/m以上。

新能源：鋰電池隔膜浸潤性差
問題：PE隔膜邊緣接觸角12°~15°（目標≤5°），電池內阻升高。
誤判：表面改性層不穩定，但紅外光譜確認改性成功。
真相：Wilhelmy法測得表面張力60mN/m，丙酮殘留0.3%。
解決方案：提升烘干溫度至80℃，延長氮氣吹掃，內阻降低15%。

六、跨行業解決方案與標準化建議
檢測流程標準化
前置驗證：所有樣品測試前必須通過Wilhelmy法確認表面張力72±1.5 mN/m。
雙維度分析：結合微液滴頂視/側視接觸角分析（0.1 μL）評估化學多樣性，輔以3D形貌分析排除結構因素。

設備集成開發
“智能接觸角儀"：內置ADSA模塊、微滴生成器及AI圖像分析系統，實現清潔度-多樣性一鍵檢測。

行業規范推動

七、結論
固體表面清潔度與化學多樣性的混淆已導致多個行業的產品性能問題與研發資源浪費。通過Wilhelmy法量化表面張力、微液滴形態分析及3D形貌表征，可系統性區分兩者。未來需加強跨學科協作，推動表面科學從“經驗判斷"向“定量表征"轉型，為制造與新材料研發提供可靠技術支撐。
